立式加工中心結構圖
加工中心是典型的數控機床，它的產銷量占數控機床市場的30％～40％，立式加工中心是加工中心中的主要產品，它的主軸軸線垂直于水平面。主要應用于工程機械、軍工、模具、閥門、飛機、醫療設備、電力、光學設備等行業。
1. 定立柱式立式加工中心（即工作臺運動，立柱固定型結構）
定柱式立式加工中心，又稱工作臺運動式立式加工中心。此類立式加工中心產銷量占立式加工中心市場的75％左右，大多數機床制造廠家都有此類結構的機床。此類機床屬于傳統的普及型立式加工中心，按工作臺運動方向分為兩種。此類機床具有以下優點 ：
C、與動立柱式加工中心相比：機床的立柱部件、主軸箱部件剛性好；在切削過程中，主軸箱部件振動小。

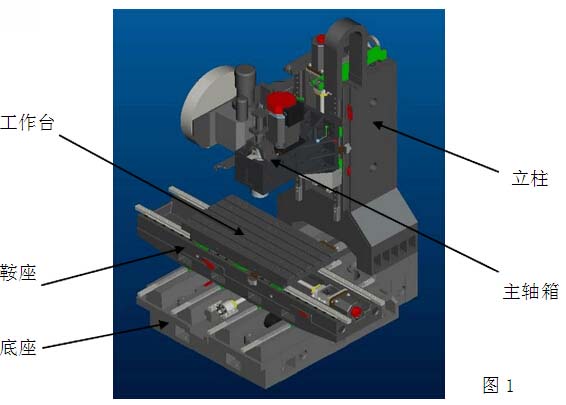

機床結構見下圖1。立柱固定在底座上，鞍座帶著工作臺在底座上做前后方向（Y方向）運動，工作臺在鞍座上做左右方向（X方向）運動，主軸箱在立柱上做上下方向（Z方向）運動。

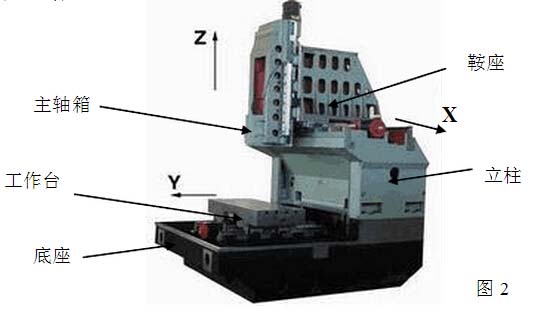

機床結構見下圖2。立柱固定在底座上，工作臺在底座上做前后方向（Y方向）運動，鞍座帶著主軸箱在立柱上做左右方向（X方向）運動，主軸箱在鞍座上做上下方向（Z方向）運動。
2. 動柱式結構（即工作臺固定，立柱運動型結構）
動柱式立式加工中心，又名固定工作臺式立式加工中心，此類立式加工中心產銷量占立式加工中心市場的15％左右，此類機床屬于中檔的立式加工中心，此類機床具有以下優點 ：
A、和傳統的移動工作臺式結構相比，由于三軸運動部件的負載慣量不變，在計算伺服增益、加減速時間常數時可以針對每個軸的運動慣量進行精確的優化；有效避免了動工作臺式產品在負載重量小時響應過沖、負載重量大時響應遲緩的問題，并且避免了由以上問題帶來的對加工精度不利的影響。最大的優點是此類機床可以加工重量很大的工件。
B、由于工作臺不移動，和同規格的動工作臺式結構的產品相比，工作臺上可以放置更大的工件和異形工件，而不必?fù)?dān)心工件會和機床的其它部分發生干涉。另外，對于重心位置不正的零件也可以順利地實現高精度加工。

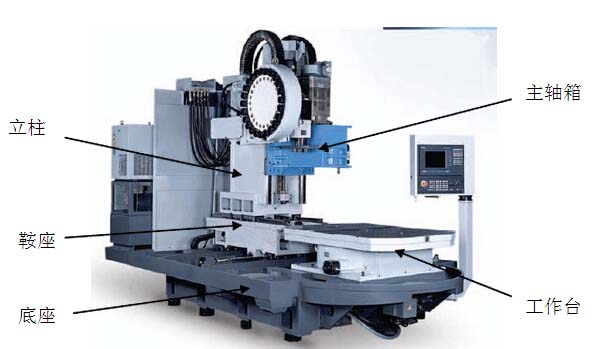

機床結構見上圖3。工作臺固定在底座上，鞍座帶著立柱在底座上做左右方向（X方向）運動，立柱在鞍座上做前后方向（Y方向）運動，主軸箱在立柱上做上下方向（Z方向）運動。此類機床因?yàn)榱⒅鰞蓚€(gè)方向運動，又稱為全動柱立式加工中心。
3. 小型龍門式結構（見圖4）、框中框結構（見圖5）
此類立式加工中心產銷量占立式加工中心市場的5％左右，此類機床屬于高檔的立式加工中心，此類機床具有以下優點 ：

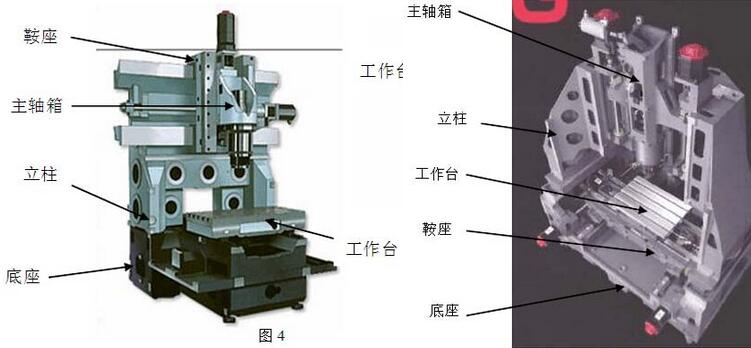

機床結構見圖4，機床立柱固定在底座上，工作臺在底座上做前后方向（Y方向）運動，主軸箱在鞍座帶著主軸箱在立柱上做左右方向（X方向）運動，主軸箱在鞍座上做上下方向（Z 立柱方向）運動。
機床結構見圖5，機床的框架式立柱固定在底座上，鞍座帶著工作臺在底座上做前后方向（Y方向）運動，工作臺在鞍座上做左右方向（X方向）運動，主軸箱在立柱上做上下方向（Z方向）運動。
